Precut Machine

プレカット機械

MPE-12A/21

全自動金物工法加工機


わが国で使用されている各種の金物(金物工法)に輻広く対応し、
高い加工能力と精度を誇る最新の全自動専用機です。
横架材、柱材はもちろん登り梁、小屋束までも加工対象です。

多彩な種類の金物に対応

クレテック、北陸テクノをはじめとして、数多くの金物工法に対応しております。
一つの事業所で数種類の加工を行いたい場合も充分対応できます。

※数種類の金物に対応する場合は、機械の設定及び、刃物を交換する必要があります。
また一部手加工の可能性があります。

標準仕様での登り梁加工対応

加工内容が複雑な金物対応の登り梁の加工機能が標準で装備されワンパスで出来ます。
斜めの木口面はもちろん、側面の母屋を収めるための大入れ彫り、金物取り付け穴などの登り梁加工が容易に行なえます。

抜群の加工精度

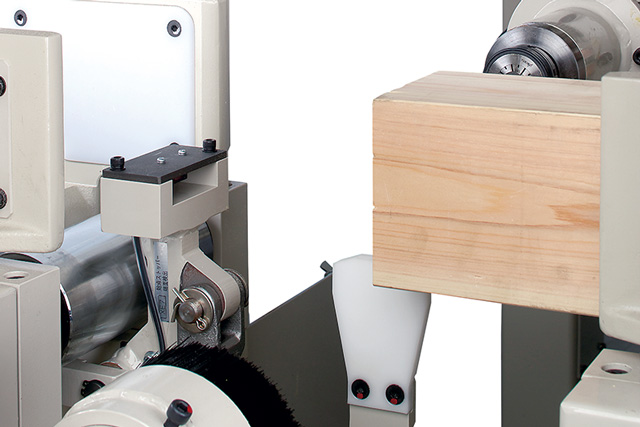

従来から定評のある加工精度をさらに高めるべく、終端木口ストッパーを始め、独自のノウハウでそのための機構を数多く採用して対処しております。
1mm未満の精度の不良が、金物の取り付け、現場での施工に大きな影響を与える同工法の特性に対し高精度で対応します。

在来工法の加工にも対応

すべてではありませんが、一部、在来工法の加工も出来ますので、例えば、小屋組みは隅木などを含め、在来で収める事も可能です。

省スペース、省エネルギー

日頃からの弊社の主張、特徴でもありますが、やみくもに加工ユニット台数を増やす事なく、少ないスペースで数々の加工を実現し、高能率、省エネルギーを実現しています。

さらに詳しい情報は製品カタログをご覧ください。

 製品カタログ請求

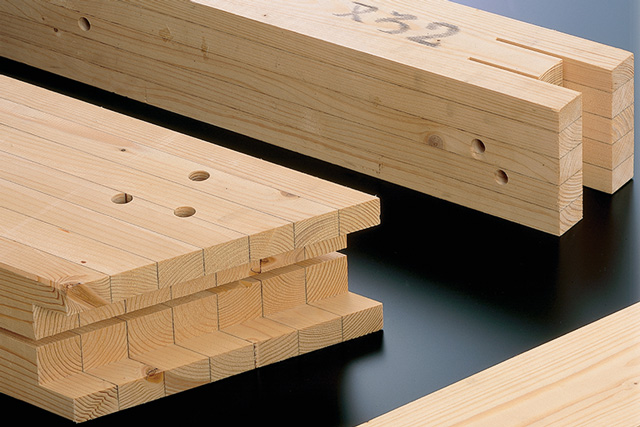

加工対象部材

横架材、柱材

MPE-12A/21加工基本寸法(6m仕様)

横架材
90mm〜150mm
高さ(登り梁) 90mm〜450mm (90〜390mm)
加工長さ(素材) 720mm〜6500mm (1000mm〜6600mm)
モジュールピッチ 900mm〜1000mm
柱材
90mm〜150mm ※1
高さ(登り梁) 90mm〜150mm ※1
加工長さ(素材) 720mm〜6500mm (1000mm〜6600mm)※2
モジュールピッチ 900mm〜1000mm

※1 柱材は、平角および正角に対応可。ただし、平角は幅×高さが90mm〜120mmおよび105mm〜150mmの範囲内である事。正角は、90×90mm〜150×150mmの断面です。

※2 柱材は、720mm未満は加工長さで半切断を行い、全長720mmで切断します。


所要空気圧

0.6MPa (6kgf/cm2)
※コンプレッサー7.5kW相当以上、エアードライヤー併用の事

電機仕様

MPE-12A MPE-21
最大使用電気容量 37.7kW 18.2kW
電気総容量 62.2kW 27.8.kW

加工形状や配置寸法図など、さらに詳しい
機械仕様については製品カタログをご覧ください。
