Precut Machine

プレカット機械

MPC-14

全自動羽柄材加工機

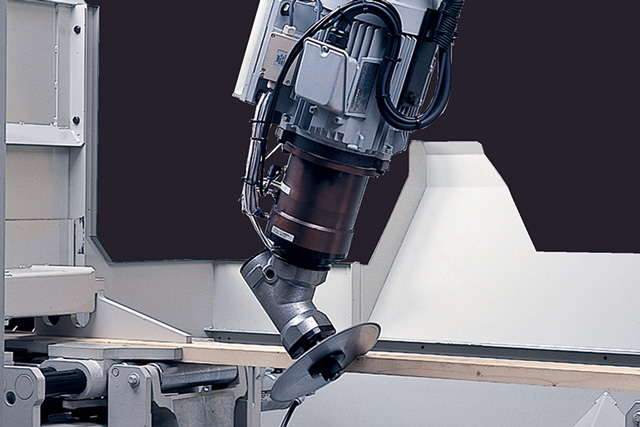

加工機本体にロボットを使用しツールチェンジにて
各種多様な加工を可能にした先進の羽柄材加工機です。

MP-CAD8が最大限に利用可能

操作性抜群の3D表示をはじめ、プレカットキャド®︎の頂点の性能を搭載した宮川プレカットキャド®︎MP-CAD8が最大限に利用できます。
MP-CAD8の製品情報

加工精度が高い

加工精度が非常に高いため、現場で部材を修正手加工する必要がありません。

少ない人数で生産可能

1人あたりの生産性が高く、少ない人数でも稼働できるため、大幅な省力化を実現します。

端材や短材(745㎜)も有効利用できる

端材も、短い材も再木拾い機能により有効利用できます。
※素材のそり・まがりは、加工精度に影響を及ぼします。

製品の歩止まりが良い

合理的な木拾い機能によって、製品の歩止まりが非常に良くなります。

設置スペースが少ない

コンパクトに設計されていますので、設置スペースも少なく住みます。

匂配も短匂配まで対応

匂配も短匂配まで幅広く対応します。

間柱の筋違い欠き、窓台・窓まぐさの間柱欠き、隅木の木口加工(90〜120㎜)も可能

さらに詳しい情報は製品カタログをご覧ください。

 製品カタログ請求

加工対象部材

間柱/筋違い/根太/垂木/破風/山木・谷木木口加工/窓台・まぐさ/鼻隠し・軒天受け/広小舞・登り淀/パネル用枠材

加工材の大きさ

27mm〜240mm
高さ 12mm〜150mm
長さ 300〜6000mm

投入できる素材長さ

745〜6000mm

使用刃物

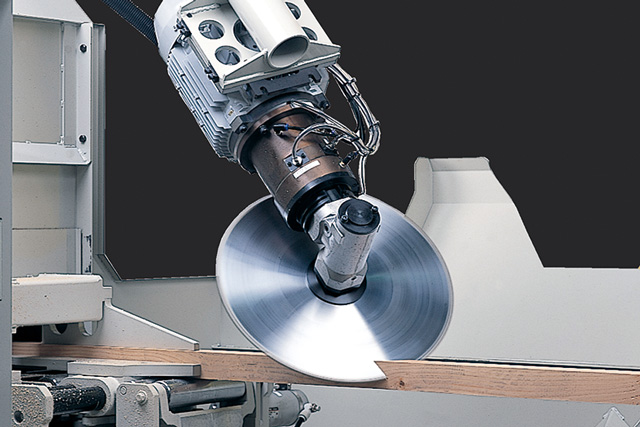

丸鋸(チップソー) φ405mm
丸鋸(チップソー) φ205mm

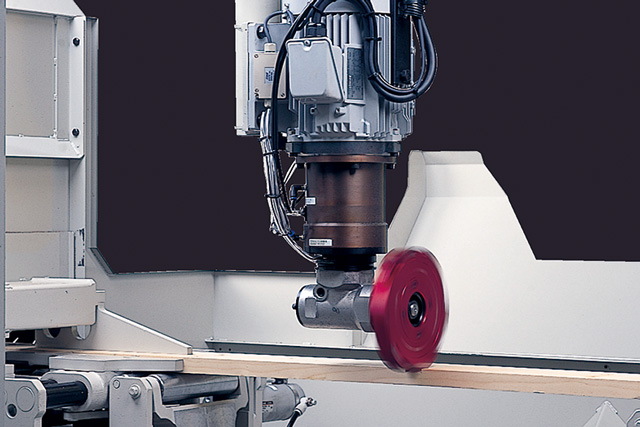

カッター φ255×30mm

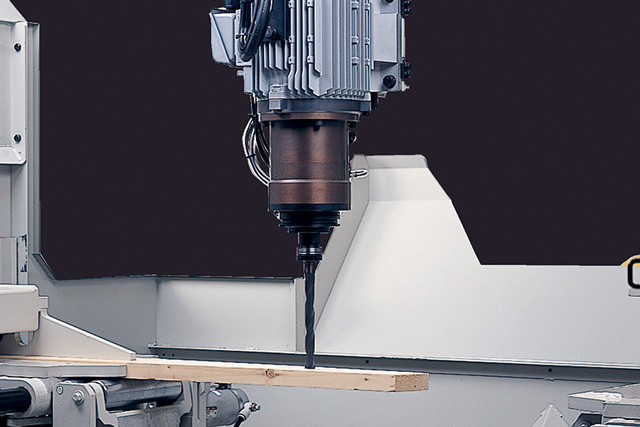

キリ(オプション) φ18mm

モーター

主軸モーター 2P-3.7kW
サーボモーター 1.0kW
ロボット 12kW
その他 2.0kW

電気総容量

18.7kW

所要空気圧

0.6MPa(6kgf/cm2)
※コンプレッサー5.5kW相当以上

機械寸法(幅×奥行×高さ)

約15500×5200×3200mm

加工形状や配置寸法図など、さらに詳しい
機械仕様については製品カタログをご覧ください。
